电缆管廊智能在线综合监测系统AMG-CPDM-H

♦产品特色

AMG-CPDM-H系统通过对管廊内气体，温度及电缆局放等进行在线监测，可以实时对电缆运行及管廊状态进行评估，及时发现故障现象

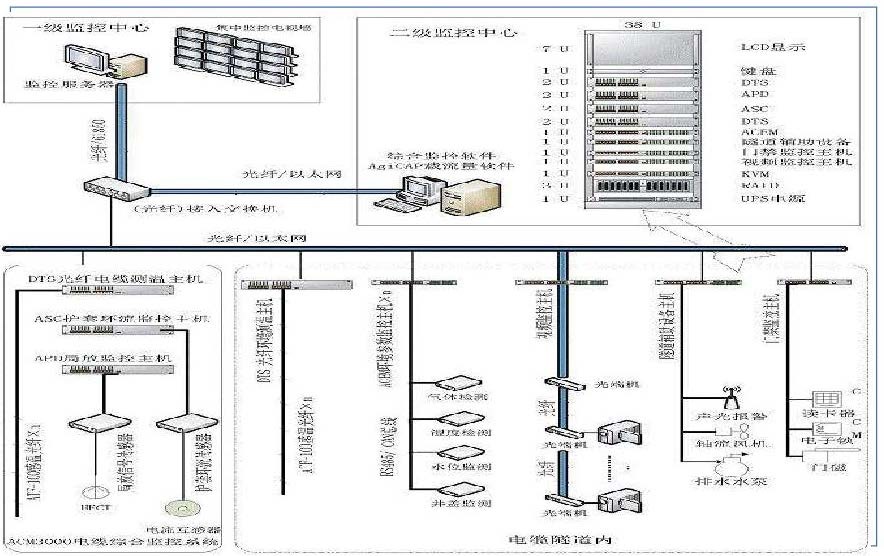

♦系统构成

该系统的核心是 Partial Discharge Moniter监控主机，所有单元最终都与之相连，采集的局部放电数据都传到这里。电缆上分布的接地点将被作为测量点，安装Cable Partial Discharge Monitor Node进行电缆局放活动诊断和测量。每个单元可接入3个传感器，负责监测电缆的三相接地。每个连接输入端安装1个 HFCT传感器，HFCT卡在接地线上测量沿电缆接地线传播的局部放电所产生的高频信号。光纤测温监测电缆温度计算载流量，井通过气体报警对环境进行监测。

♦产品特点

►光纤测温系统－光纤测温系统是DTS分布式，连续性的测量系统，可以得到高压电缆每米的温度情况和温度曲线图

►可燃气、烟雾监控－通过监测可燃气体浓度、烟雾及隧道温度综合判断是否存在火灾预警和报警

►实时在线监测－在高压电缆不停电的状态下对局部放电现象进行实时监测，预示可能的老化趋势

►每个单元具有3通道同步数字化局部放电测试，可以同时监测多回路、多相电缆

►对电缆局部放电进行多方位监测，包括电缆终端头和中间接头，能够定位局部放电源

►自定义局部放电报警设置，可根据现场的实际情况调整报警阈值

►实时监测接地环流，自动生成环流趋势图

►利用“多端测量”、“小波算法”、“光纤同步”、“智能采样”等先进技术实现局放的定位和干扰噪声的排除

►系统灵活、可拓展性强，支持后期增加更多的监测单元

► 支持光纤以太网与4G/5G之间的无线通讯

♦系统部件

AMG-CPDM-H监控主机

AMG-CPDM-H监控主机是AMG-CPDM-H系统的中央监控器，是所有单元的终端、处理和数据显示。利用机架安装式服务器、UPS和光纤以太网交换机来搭建井从CPDM-H Node单元接收数据信号。

CPDM-H Node单元

实时接收HFCT传感器传来的局部放电数据信号，通过RF滤波、放大、高速采样等处理步骤提取局部放电的信号，在通过"多端测量”、”小波算法”、"智能采样"、“光纤同步”等先进技术过滤干扰信号和背景噪声，同时确定局部放电产生的位置，得到电缆局部放电监测的信息， 实时评估电缆的运行状态。

HFCT传感器

HFCT传感器可进行局部放电强度的量化描述：与传统的脉冲电流法具有相似的检测原理，若传感器及信号处理电路相对确定的情况下，可以对被测局部放电的强度进行量化描述，以便于准确评估被检测电力设备局部放电的绝缘劣化程度。

♦专用软件

通过CPDM-H系统监控主机软件可以进行系统设置、 系统监控，同时还提供系统报警和报告生成功能。该系统的软件分为两个独立的包：监控服务和Web 应用程序。监控主机从每个Node单元接收数据， 预先处理这些数据， 然后存储在内部数据库中。 一旦数据存储后，可通过Web界面访问各种图标数据。用户也可以通过操作系统预先安装的Web浏览器访问Web应用程序。 利用远程访问 ， 使得用户不需要亲自去现场查看， 增加了系统使用及操作的灵活性。
