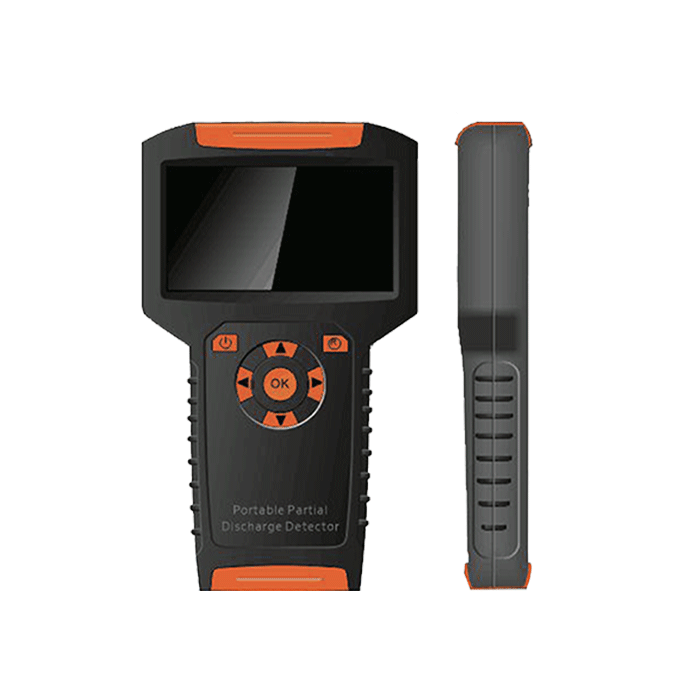

PD系列便携式局部放电测试仪

适用于开关柜、电缆、GIS 以及变压器的便携式多功能局放测试系统

产品概述

PD 系列便携式多功能局放测试仪具有瞬态地电压（TEV）、非接触超声波（AA 超声）、电缆高频 CT 局放（HFCT）、特高频（UHF）以及接触超声（AE）五种测试功能，适用于开关柜、电缆、GIS 和变压器的局放测试。定期使用局放测试仪检测高压带电设备，可以及时发现绝缘缺陷，进行预防性检修和维护，保证设备正常运行。

      ►内置 TEV 和空气超声传感器，使用单机便可对开关柜进行局放测试。

      ►高速数据通道，采样标准 BNC 接口，可外接 HFCT， UHF 或 TEV 传感器进行相应功能测试，软件支持数据通道功能动态配置。

      ►低速数据通道，采样标准 BNC 接口，可外接 AA或者 AE 超声传感器，进行超声波测试，软件支持数据通道功能动态配置。

      ►提供多种测量数据和展示界面，包括PRPD、PRPS、 TF、FFT 等图谱，满足用户需求。

      ►具备自动录波、手动录波、波形显示等功能，实时记录和存储测试波形。

      ►双通道 TEV 的同步测量以及录波功能。

      ►内置大容量存储器可保存波形、日志数据，具备基于 USB 的本地数据管理功能和基于 WIFI 的远程数据传输功能。

技术特点

产品具备开关柜、电缆、GIS 和变压器局部放电常规数据测试和展示功能，包括 TEV、AA 超声、HFCT、 UHF 和 AE 超声的测量。

TEV 测量

      ►幅值、脉冲数、严重度测量和显示。

      ►PRPD 图、PRPS 图的测量和显示。

      ►自动和手动录波，波形实时记录和保存，提供更为直观的故障判据。

      ►双通道 TEV 的同步测量和录波。

UHF 测量

      ►幅值、脉冲数、严重度测量和显示。

      ►PRPD 图、PRPS 图的测量和显示。

      ►自动和手动录波，波形实时记录和保存，提供更为直观的故障判据。

HFCT 测量

      ►HFCT 放电量、脉冲数、严重度的测量和显示。

      ►PRPD 图、PRPS 图的测量和显示。

      ►TF 图，即等效时间和等效频率相关图。

      ►FFT 图，即实时信号频谱图。

      ►自动和手动录波，波形实时记录和保存，提供更为直观的故障判据。

AA/AE 超声测量

      ►超声幅值测量，手动录波。

      ►AE 超声可显示 50/100Hz 频率分量，飞行时间图。

      ►FFT 图，即实时信号频谱图。

技术参数

CPU 性能		2 核 600MHz
存储器容量		4GB
内存容量		1GB
高速采样通道	通道数	2
	采样率	125MSPS
	动态范围	0-60dBmV
	功能选择	TEV, HFCT
	录波	1：短录波（2.5us） 2：长录波（40us） 3：连续录波（不定时） 支持手动/自动触发录波 支持双通道同步录波
低速采样通道	通道数	2
	采样率	1.6MSPS
	动态范围	-8-55dBuV
	功能选择	AA, AE
	录波	连续录波（不定时） 支持手动触发录波

TEV 参数

测量范围	0-80dBmV
测量带宽	500k-50MHz
分辨率	1dBmV
精度	1dBmV

UHF 参数

测量范围	0-80dBmV
测量带宽	300MHz-3000MHz
分辨率	1dBmV
精度	1dBmV

HFCT 参数

测量范围	0-10000pC
测量带宽	500k-50MHz
分辨率	1pC
精度	1pC

AA 参数

测量范围	-8-75dBuV
测量带宽	38-41kHz
分辨率	0.1dBmV
精度	0.1dBmV

AE参数

测量范围	-5-80dBuV
测量带宽	30-200kHz
分辨率	0.1dBmV
精度	0.1dBmV
