PROFITEST H+E TECH 充电桩与车辆间诊断测试仪

充电桩测试仪 PROFITEST H+E TECH

1 仪器结构：

1. 设备保护盖；

2. 设备供电电源连接插座（12V，1A）；

3. 2个9V电池仓（设备可使用电池供电）；

4. 控制面板；

5. 手提把手；

6. 带2型（Type II）充电插座的出线电缆，用于连接到车辆。

7. 带2型（Type II）充电插头的出线电缆，用于连接到充电桩。

2  控制面板

1. 旋钮开关及OK键

2. 旋钮开关及退出键

3. 关机键

4. 开机键

5. 显示屏

6. USB接口（用于传输测试结果到电脑）

3  测试功能：按照IEC 61851标准连接电动汽车与充电桩测试

1. 显示车辆状态（CP）

可以按照IEC 61851显示车辆状态A（无车）、B（连接车）、C（准备，不流通）和D（准备，流通）：

2. 显示电缆状态（PP）：测试仪配备20A的充电电缆。

3. 故障状态显示：无故障、汽车电路二极管短路、CP和PE之间短路、L1和PE间剩余电流（通过跳闸进行RCD测试和测量断开时间）。通过触发各种故障，可观察到充电桩的反应动作。

4. PWM信号评估：正极、负极电压、PWM频率（正确为1000Hz）、充电电流、占空比和断开时间。

5. 相位和相序

6. 电池电量

4  技术参数

输入电压： 400 V (3相)

频率：50 Hz

测试负载功率： Max. 2.9 kVA

5  电气安全

保护等级：class I

额定电压：400 V DC

测试电压： 500 V DC

测量等级：CAT III, 300 V

Pollution degree 2

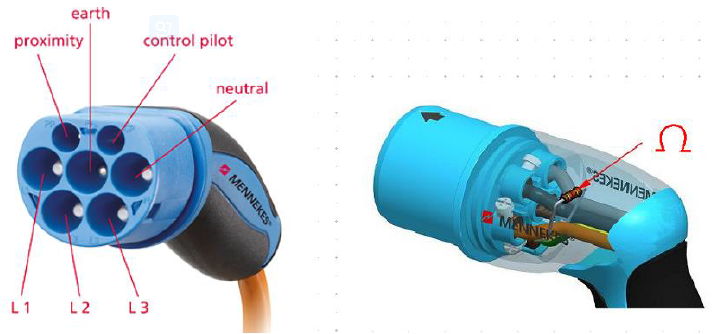

6  适用于2型（Type II）充电插座（Mode 3充电方式）
