IOT绝缘子带电测试仪

IOT绝缘子带电测试仪通过对绝缘子周围电场的测量来判定绝缘子是否良好。设备与绝缘子没有任何电接触,不影响人员与设备的安全。

A9RF7D9

适用于6.9 KV-1000 KV电压等级(U型适用于<115 KV)。可有效检测零值绝缘子及劣质绝缘子。IOT的传感器检测绝缘子的电场强度,该电场强度可以从绝缘子圆周上的任何位置被检测到。

A9RF7DC

导电缺陷会降低绝缘子盘的帽和销之间的电压。同时又降低绝缘子盘周围的电场。通过测量电场强度能够定位缺陷盘的位置。设备能瞬时检测到这些缺陷。电力部门可以选择立即更换现场有缺陷的绝缘子。

A9RF7DF



这种非破坏性的技术可以用来检测许多类型的缺陷,包括:

    ►闪络放电
    ►绝缘子裂纹
    ►绝缘子破裂
    ►绝缘子老化
    ►绝缘子污秽
    ►电极间绝缘击穿

IOT沿绝缘子串滑动扫描,扫描速度可达6绝缘子盘/秒。扫描过程中,数据通过蓝牙实时传输至平板电脑。

          A9RF7E6A9RF7E3

                             闪络放电问题出现于此复合材料绝缘子                                       健康绝缘子电场波形

型号

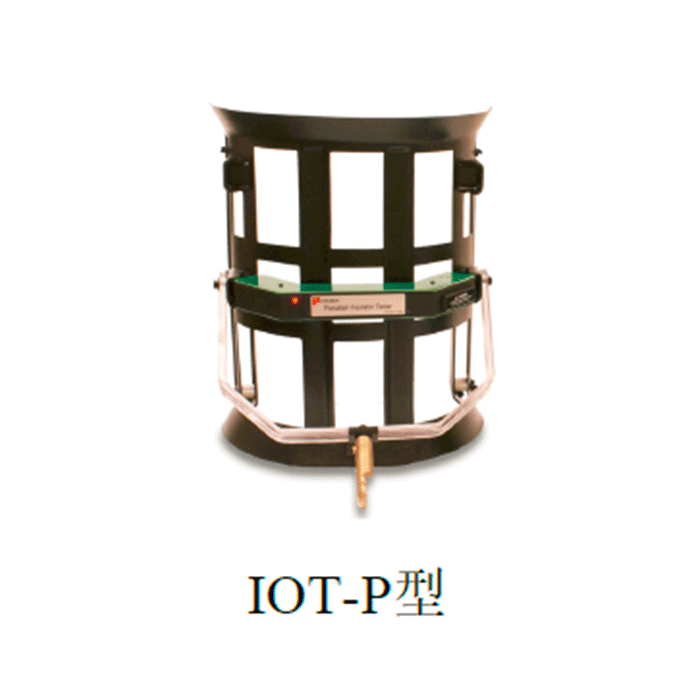

IOT-P
IOT-C

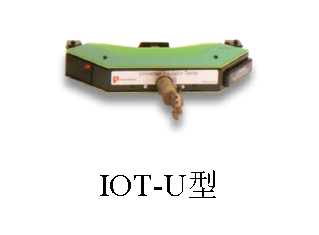

IOT-U
IOT-UH
被测绝缘子串最多单元
60(陶瓷/玻璃)
150伞裙(复合材料)
60(120个读数)
60(120个读数)
被测绝缘子串最少单元
5(陶瓷/玻璃)
5伞裙(复合材料)
3
3
扫描速度
0-6/
1-10伞裙/
NA
NA
电压等级
69 Kv- 1000 Kv
25 Kv- 1000 Kv
69 Kv
69 Kv - 1000 Kv
电池最少充电时间
10小时
10小时
9小时
9 小时
累次两次充电之间的使用时间
12小时
12小时
12小时
12 小时
电池充电最大时间间隔
1
1
1
1
操作温度范围
探针
蓝牙适配器
-30 - 50
-20- 75
-30 - 50
-20- 75
-30 - 50
NA
-30 - 50
NA
尺寸
36 x 48 x 23 cm
30.5 x 28 x 15 cm
27 x 12 x 5 cm
27 x 12 x 5 cm
绝缘子直径
23 - 33 cm
10.9 - 17 cm
NA
NA
重量
1.6 kg
1 kg
0.8 kg
1.2 kg
校准
工厂校准(无需用户重校准)
工厂校准(无需用户重校准)
工厂校准(无需用户重校准)
工厂校准(无需用户重校准)
